Габаритные размеры насосов ЦНСГ 13-70...350

Габаритные и присоединительные размеры на промышленные насосы типа ЦНС(Г) 13-70...350. Чертеж и схема насоса.

Типоразмер насоса	Масса насоса кг	L	B1	B2	h1	h2	L1	L2	L3	L4	L5	B3	I1	I2	b
ЦНС 13-70	179	839	230	420	200	230	195	345	85	400	195	350	80	80	74
ЦНС 13-105	201	910					266		156		266
ЦНС 13-140	223	981					337		227		337
ЦНС 13-175	245	1052					408		298		408
ЦНС 13-210	267	1123					479		369		479
ЦНС 13-245	289	1194					550		440		550
ЦНС 13-280	311	1265					621		511		621
ЦНС 13-315	333	1336					692		582		692
ЦНС 13-350	355	1407					763		653		763

Тип насоса	Патруб-ки	D1	D2	D3	D4	D5	D6	t	d
ЦНС(Г)13-70...350	Всасывающий	80	105	121	138	160	195	23	18
ЦНС(Г)13-70...350	Нагнетательный	80	105	121	138	160	195	23	18

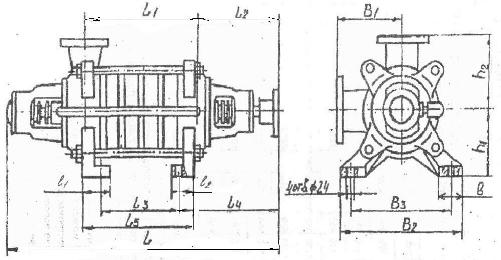

Чертеж и схема на насос ЦНСГ 13-70...350.
