Присоединительные и габаритные размеры на промышленные
насосы типа ЦНСГ 38-44...220. Чертеж и схема насоса.
Габаритные размеры ЦНСГ 38-44...220
Типоразмер насоса |
Масса насоса
кг |
L |
B1 |
B2 |
h1 |
h2 |
L1 |
L2 |
L3 |
L4 |
L5 |
B3 |
I1 |
I2 |
b |
ЦНС 38-44 |
178 |
839 |
230 |
420 |
200 |
230 |
195 |
345 |
85 |
400 |
195 |
350 |
80 |
80 |
74 |
ЦНС 38-66 |
198 |
910 |
266 |
156 |
266 |
ЦНС 38-88 |
219 |
981 |
337 |
227 |
337 |
ЦНС 38-110 |
239 |
1052 |
408 |
298 |
408 |
ЦНС 38-132 |
259 |
1123 |
479 |
369 |
479 |
ЦНС 38-154 |
280 |
1194 |
550 |
440 |
550 |
ЦНС 38-176 |
300 |
1265 |
621 |
511 |
621 |
ЦНС 38-198 |
321 |
1336 |
692 |
582 |
692 |
ЦНС 38-220 |
341 |
1407 |
763 |
653 |
763 |
Присоединительные размеры ЦНС(Г)38-44...220
Тип насоса |
Патруб-ки |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
t |
d |
ЦНС(Г)38-44... 220 |
Всасывающий |
80 |
105 |
121 |
138 |
160 |
195 |
23 |
18 |
ЦНС(Г)38-44... 220 |
Нагнетательный |
80 |
105 |
121 |
138 |
160 |
195 |
23 |
18 |

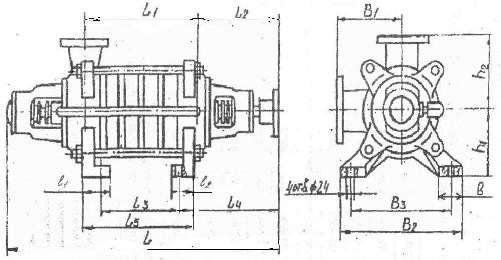

Схема и чертеж на
насос модификации ЦНСГ 38-44...220.

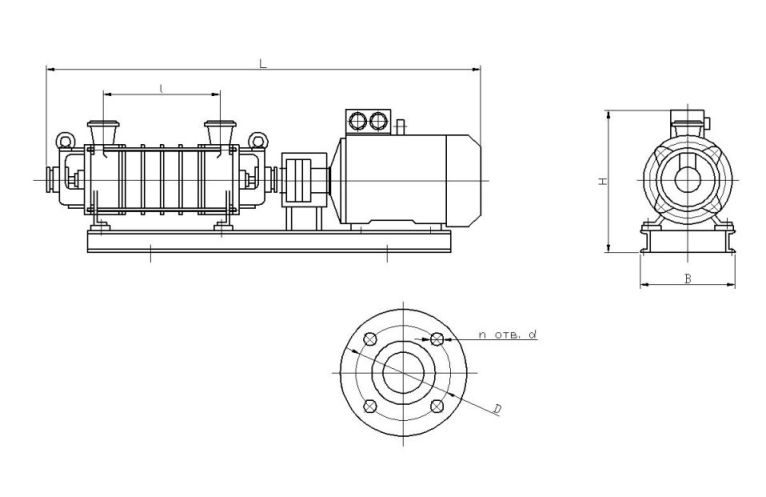

Чертеж и схема насосов ЦНС(Г) 38-44...220
